QUICKSURFACE pre SOLIDWORKS

QUICKSURFACE pre SOLIDWORKS je doplnok pre reverzné inžinierstvo pre SOLIDWORKS, ktorý umožňuje prevádzať 3D skenované dáta na CAD modely. Poskytuje efektívne nástroje na generovanie povrchov a kriviek, ktoré pomáhajú vytvoriť profesionálny CAD model.

QUICKSURFACE pre SOLIDWORKS umožňuje užívateľovi:

• efektívne importovať rozsiahle naskenované dáta do SOLIDWORKS v priebehu niekoľkých sekúnd, nie minút;
• extrahovať referenčné geometrie vrátane roviny symetrie;
• intuitívne zarovnať do správnej polohy v priestore, k existujúcemu CAD modelu alebo iným skenom;
• vytvárať referenčné rezy na skicovanie - rovnobežné, rotačné a obrysové;
• presné prispôsobenie líniových oblúkov a zložitých tvarov referenčným bodom rezu;
• približovanie voľných povrchov pomocou best-fit povrchu;
• čo najpresnejšie reverzné inžinierstvo organických a voľných tvarov ;
• okamžité porovnanie modelov CAD s referenčnými dátami pomocou 3D farebnej mapy;
• prevod organických / voľných tvarov jednoduchým stlačením tlačidla;

...a to všetko vo vašom obľúbenom CAD balíku - SOLIDWORKS.

Pomocou doplnku QUICKSURFACE pre SOLIDWORKS ušetríte viac ako 50 % času a úsilia oproti iným spôsobom reverzného inžinierstva v prostredí SOLIDWORKS.

Import naskenovaných dát

Načítajte dáta z ľubovoľného skenera pomocou štandardných súborov sietí STL, OBJ alebo PLY. Pre účely manipulácie umožňuje vstavaná funkcia redukcie polygónov užívateľovi vytvoriť sieť s vhodným počtom trojuholníkov bez toho, aby bola ohrozená kvalita siete.

Interaktívny výber

Ľahko použiteľné nástroje na rýchlu extrakciu oblastí záujmu. Čarovná palička, štetec a výber voľného formátu umožňuje užívateľovi identifikovať oblasti, ktoré predstavujú prvky alebo povrchy voľného tvaru.

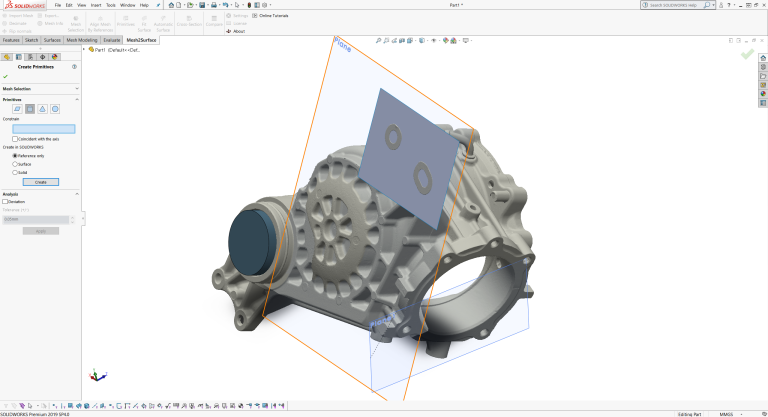

Extrakcia primitív

Rýchlo rekonštruujte roviny, valce, kužele a gule. Vytvorte extrahované primitíva v SOLIDWORKS ako referenčná geometria, povrchové alebo objemové telesá.

Rovina symetrie

Automatická detekcia roviny symetrie pomocou analyzátora farebnej mapy. Dodatočné ručné ovládanie na dosiahnutie najlepších výsledkov.

Zarovnanie dát v priestore

Umiestnite objekt do svetového súradnicového systému pomocou extrahovaných primitív. Interaktívna definícia súradnicového systému umožňuje užívateľovi upraviť správnu orientáciu objektu.

Prierezy

Interaktívne rezy umožňujú užívateľovi extrahovať referenčné body pre 2D skicovanie. Zarovnajte rovinu rezu na extrahované primitíva, štandardné referenčné geometrie SOLIDWORKS alebo CAD plochy existujúcich povrchových alebo objemových telies.

Prispôsobenie entít 2D náčrtu

Extrahujte čiary, oblúky a kružnice z rovín rezu ako najvhodnejšia primitíva. Rýchle pripojenie alebo zaoblenie pomocou jednoduchých operácií štetca.

Prispôsobenie povrchu

Vyberte oblasť záujmu a nechajte softvér aproximovať výber voľným povrchom. Výsledný povrch je predĺžený, takže je vhodný na orezávanie. Farebná mapa odchýlky v reálnom čase okamžite ukazuje kvalitu povrchu. Možnosť Automaticky umožňuje užívateľovi vytvoriť povrch čo najbližšie k referenčnej sieti.

Free Form modelovanie

Jednoduché a efektívne povrchové úpravy vo voľnej forme umožňujú užívateľovi rekonštruovať povrch vo voľnej forme, čo pri štandardných metódach povrchovej úpravy nie je možné. Patentovaná technológia snap-to-mesh umožňuje aj neprofesionálom vytvárať tvary okamžite - niečo, čo nie je k dispozícii v žiadnom inom riešení.

Automatické vytváranie povrchu

Vytvárajte povrchy kompatibilné v SOLIDWORKS jednoduchým stlačením tlačidla. Automatické povrchové úpravy Mesh2Surface sú dnes jedny z najlepších na trhu.

Analyzátor odchýlok

Ovládajte presnosť svojej rekonštrukcie pomocou efektívnej farebnej mapy vzdialeností. Porovnajte model CAD s referenčnou sieťou v ktoromkoľvek okamihu procesu. Analyzátor odchýlok pracuje s akýmkoľvek telesom SOLIDWORKS (povrchovým alebo objemovým) a porovnáva dáta referenčného skenovania s takmer okamžitou rýchlosťou.
